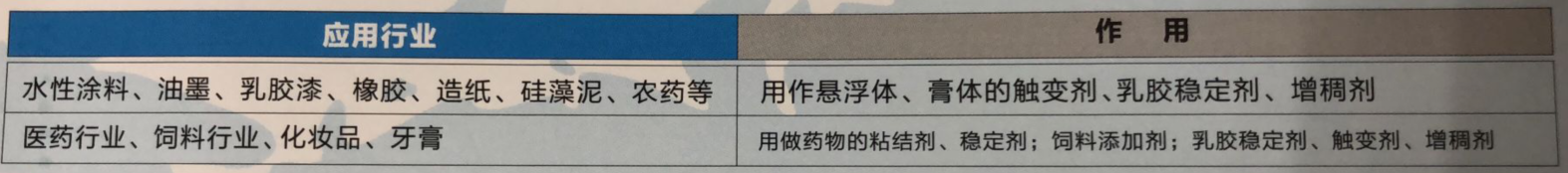

HY系列水性體系膨潤土增稠流變劑(無機凝膠)是天然鋁、鎂硅酸鹽類增稠流變劑，是經(jīng)提純改性的蒙脫石粘土，灰白色，無毒無味，質(zhì)地松軟的粉劑，主要成份為親水的高純(改性)蒙脫石，其膠體類似于美國范德比爾公司和膠體公司的Veegum或Magnabhte膠體產(chǎn)品。其在水中有優(yōu)異的膨脹性、膠體分散性、懸浮性、增稠性和觸變性，是水性體系的優(yōu)良防沉劑、乳膠穩(wěn)定劑和流變助劑，還具有很好的吸附性、離子交換性、非迀移粘結(jié)性等，在一些領(lǐng)域，其逐漸成為優(yōu)良的助劑型新型替代材料。

一、特性：

1. 觸變性強：高剪切低粘度，低剪切高粘度，觸變指數(shù)達6.0

2. 廣泛PH值適應(yīng)范圍：PH5-12范圍內(nèi)可發(fā)揮增稠功能。

3. 易分散性：無需制備預(yù)凝膠、無需極性活化劑。

4. 穩(wěn)定性：生物化學穩(wěn)定性優(yōu)越，良好的熱穩(wěn)定性。

5. 相溶性：與醇類及高極性溶劑（如甘油、山梨醇）有較好的相溶性。

6. 經(jīng)濟性：單獨使用顯著降低成本，與纖維素醚類，丙烯酸類增稠劑配套共用，可提高涂料的流變性能。

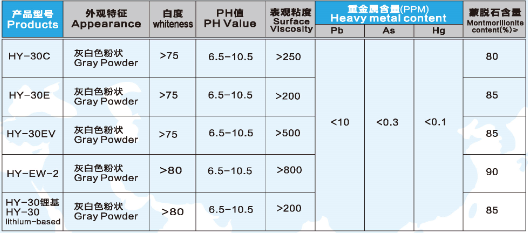

HY系列膨潤土流變助劑（無機凝膠）質(zhì)量指標

標注：推薦粘度測試方法：25℃，制成5%的均勻膠體后靜置60分鐘，用Brookfield Dv II粘度計，6#轉(zhuǎn)子，100轉(zhuǎn)/分鐘測試。

使用方法：

 預(yù)凝膠使用法：

HY系列膨潤土（無機凝膠）増稠流變劑可做預(yù)凝膠使用：配制預(yù)凝膠的濃度應(yīng)根據(jù)分散設(shè)備的攪拌速度和產(chǎn)品需要的粘度高低來決定，以獲得最佳效果，一般為2-10% （質(zhì)量百分比）。

稱取一定量的本產(chǎn)品，在攪拌下緩慢加入到25-30℃水中，注意避免結(jié)塊。產(chǎn)品加完后，調(diào)整轉(zhuǎn)速到1000--1200RPM,攪拌分散30分鐘，使產(chǎn)品充分分散到水中，形成均勻的凝膠體，后放置8-24小時，待膠體發(fā)揮増稠作用穩(wěn)定了以后再使用。
